在电力变压器出厂检测、安装验收、日常运维及故障排查工作中，绕组直流电阻测试是判定变压器绕组、分接开关、引线接线状态的核心试验项目，也是电力预防性试验的必做项目。变压器直流电阻测试仪作为该试验的专用高精度设备，凭借测量精准、操作智能、安全性高的特点，广泛应用于电网运维、电力工程、工矿企业变电设备检测场景。本文将从设备核心介绍、标准化使用流程、常见售后问题解决三个维度，进行全方位技术科普，助力从业人员规范操作、高效排障。
一、设备全面介绍
SX系列变压器直流电阻测试仪是基于恒流源测试原理研发的专用电力检测设备，严格遵循DL/T 845.3-2023电力试验标准，核心用于精准测量变压器高低压绕组的直流电阻值，通过数据比对可快速判断绕组匝间短路、引线虚接、分接开关接触不良、绕组焊接缺陷等隐性故障，是保障变压器安全稳定运行的核心检测仪器。
1. 核心工作原理
SX系列变压器直流电阻测试仪内置高精度可控恒流源，工作时向变压器被测绕组输出稳定直流电流，通过高精度采样电路实时采集绕组两端电压降，依托欧姆定律R=U/I自动运算、校准、输出精准电阻数值。同时设备搭载高速单片机控制系统，可自动完成数据采集、滤波降噪、数值稳定判定、温度换算，规避人工计算误差，测量精度可控制在0.2%±2个字以内，满足高低压变压器的检测标准要求。
2. 核心结构与分类

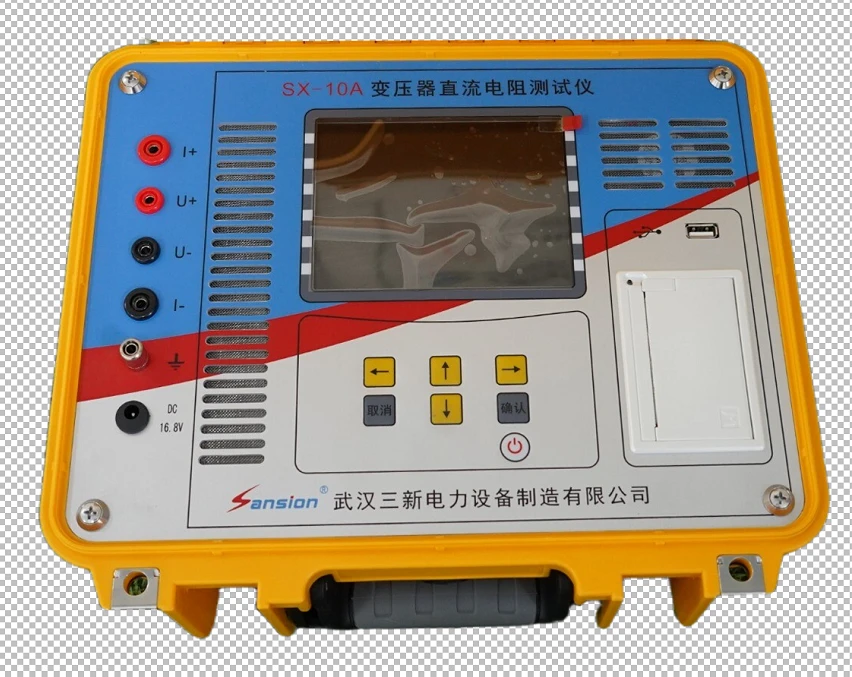

设备整体集成化程度高，主要由恒流输出模块、信号采集模块、数据处理芯片、显示操作面板、自动放电模块、保护电路六部分组成，机身配备测试接线端子、电源接口、开关机按键、功能选择按键及声光报警装置，结构紧凑、便携耐用，适配户外现场作业。
按照测试功能可分为两类：
- 单相直流电阻测试仪：基础款设备，单通道测量，操作简单，适配中小型10kV变压器、电压互感器等常规设备检测，性价比高；
- 三通道直流电阻测试仪：高端智能款，可同时测量变压器三相绕组电阻，支持有载分接开关不停机换挡测试，测试效率为传统单相设备的3倍，广泛应用于35kV及以上大容量电力变压器检测。
3. 核心功能与优势
1. 测量范围广、适配性强：测试电流可在1A-100A多档位调节，可覆盖高低压、大小容量变压器的绕组电阻测试需求；
2. 智能安全防护：内置自动放电功能，测试完成后快速释放绕组残余高压，搭配反向电动势保护、过压过流保护，杜绝设备损坏和人员触电风险，全程声光放电预警；
3. 自动化程度高：自动自检、自动稳流、自动数据锁定、自动温度换算，无需人工值守，大幅降低操作门槛；
4. 数据稳定性强：搭载智能滤波算法，可抵消现场电磁干扰，数据重复性好、误差极小，符合电力试验归档标准。
二、设备标准化使用流程
变压器直流电阻测试属于高压带电设备试验，操作规范性直接决定数据准确性和作业安全。作业人员必须严格遵循“前期准备—接线操作—参数设置—测试运行—断电收尾”标准化流程，严禁违规操作。
1. 测试前准备工作
1. 安全断电验电：彻底断开变压器高低压侧所有电源，悬挂接地线，对变压器绕组进行充分放电，清除设备残余电荷，杜绝反送电风险；
2. 设备状态检查：检查测试仪机身完好、接线无破损、按键灵敏、电源正常；打磨变压器接线端子接触面，去除氧化层、油污、灰尘，避免接触不良导致数据偏差；
3. 设备档位固定：无载调压变压器需提前调节至指定测试档位并锁死，防止测试过程中分接开关滑动；有载调压变压器记录初始档位状态；
4. 环境参数记录：记录现场环境温度、湿度，用于后续电阻值温度换算，保证试验数据可对比、可归档。
2. 规范接线操作
统一采用四线制测试接法（电流线、电压线分离），彻底消除接线电阻、接触电阻对测试结果的影响：
1. 将测试仪电流输出线牢固夹持在变压器被测绕组接线端，保证夹具咬合紧密、接触充分；
2. 电压采样线对应接在绕组测点内侧，贴近被测设备本体；
3. 测试多相绕组时，严格按照设备说明书对应相序接线，杜绝错接、虚接、短接。
3. 参数设置与测试运行
1. 接通测试仪AC220V稳定电源，开机完成设备自检，待面板显示正常无故障代码后进入操作界面；
2. 根据变压器容量、电压等级选择适配测试电流：中小型低压绕组选用5-10A，高压绕组选用1-3A，大容量变压器可适当加大电流，缩短稳流时间；
3. 确认接线无误、参数设置完成后，启动测量功能，设备自动稳流、采集数据，待数值稳定锁定后，保存并记录原始数据；
4. 多档位、多相测试时，依次切换档位、相序，重复测试流程，完整采集所有所需试验数据。
4. 测试后收尾流程
1. 所有测试项目完成后，严禁直接拆线！点击设备停止按键，等待设备自动放电完成，放电声光提示消失、指示灯复位后方可操作；
2. 拆除所有测试接线，整理收纳设备线缆，关闭仪器电源；
3. 拆除变压器临时接地线，恢复设备原有接线，清理作业现场；
4. 对测试数据进行温度换算、数据分析，对比规程标准，判定变压器绕组运行状态，出具试验记录。
5. 核心操作禁忌
1. 未完全放电严禁拆线、触碰接线端子，防止绕组残余高压触电；
2. 测试过程中严禁晃动接线夹具、切换设备档位；
3. 电源电压不稳定、雨雪潮湿环境、设备端子严重氧化时，禁止开展测试作业；
4. 严禁超量程、超电流档位测试，避免烧毁设备采样模块。
三、常见售后问题及解决方案
SX系列变压器直流电阻测试仪长期户外作业、高频使用，易出现供电异常、测试数据异常、设备报错、放电故障等问题。以下整理行业高频售后故障，提供精准排查方案与解决办法，同时明确日常维保规范，延长设备使用寿命。
1. 设备无法开机、通电异常
故障现象：接入电源后设备无响应、屏幕不亮、指示灯不工作
故障原因：外接电源电压不稳或插座接触不良、设备电源线破损、机身电源开关老化、内置保险丝熔断
解决办法：更换合规AC220V稳定电源及完好插座，检查更换破损电源线；打开机身检修口，更换同规格保险丝；开关老化故障需联系厂家更换原装按键开关，禁止私自改装电路。
2. 测试数据漂移大、数值不稳定
故障现象：测量数值持续跳动、无法锁定，多次测试数据偏差超标，超出标准误差范围
故障原因：变压器测点氧化油污严重、接线夹具接触不良、测试电流选型过小、现场电磁干扰过大、绕组电感过大导致稳流困难
解决办法：重新打磨清洁设备接线端子，紧固测试夹具；根据变压器规格适当调高测试电流，提升数据稳定性；远离高压干扰源，重启设备重新测试；YN接法大容量变压器，开启设备助磁、消磁复合模式，解决电感过大导致的稳流缓慢问题。
3. 充电稳流时间过长、测试卡顿
故障现象：开机测试后长时间无法稳流，测试进度停滞，耗时远超正常标准
故障原因：被测变压器绕组电感量大、测试电流匹配不合理、设备供电电压偏低
解决办法：优先选用助磁测试模式，缩短大型绕组磁化稳流时间；在设备允许范围内上调测试电流；确认供电电压维持在AC220V±10%标准范围，避免低压供电导致稳流异常。
4. 设备无法自动放电、放电报警异常
故障现象：测试完成后无放电提示、无法自动放电，或放电声光报警持续异常
故障原因：内置放电模块老化、放电回路故障、程序卡顿
解决办法：单次程序卡顿可重启设备复位解决；频繁故障为放电模块损坏，禁止继续使用，需返厂检修更换放电组件，杜绝残余电荷引发安全事故。
5. 设备显示故障代码、功能失灵
故障现象：面板显示故障代码、按键失灵、数据无法保存、采样失败
故障原因：长期高温潮湿作业导致内部电路受潮、单片机程序紊乱、采样模块故障
解决办法：将设备置于干燥通风处静置烘干，排除潮湿故障；长按复位键恢复出厂程序；硬件模块故障无法自行修复，需联系售后专业检修。
6. 日常维保与售后保障规范
1. 常规保养：作业完成后及时清洁机身及线缆，收纳于干燥防潮箱内，避免暴晒、淋雨、剧烈震动；定期检查接线夹具磨损情况，磨损严重及时更换；
2. 定期校验：每年送第三方计量机构进行精度校准，确保设备测量数据合规有效，满足试验验收标准；
3. 售后原则：设备出现硬件故障、内部电路损坏、精度失准等问题，禁止私自拆机维修，需联系厂家专业售后，依托原厂配件与技术完成检修，避免二次损坏、丧失质保权益。
SX系列变压器直流电阻测试仪是电力变压器运维检测的核心精密设备，其精准、稳定、安全运行，直接关系变压器故障排查的准确性和电网设备的运行安全。从业人员需熟练掌握设备工作原理与标准化操作流程，严格规避违规作业风险，同时精准识别、快速处理常见设备故障，配合常态化维保工作，充分发挥设备检测价值，为电力变压器安全、稳定、长效运行提供可靠技术支撑。
