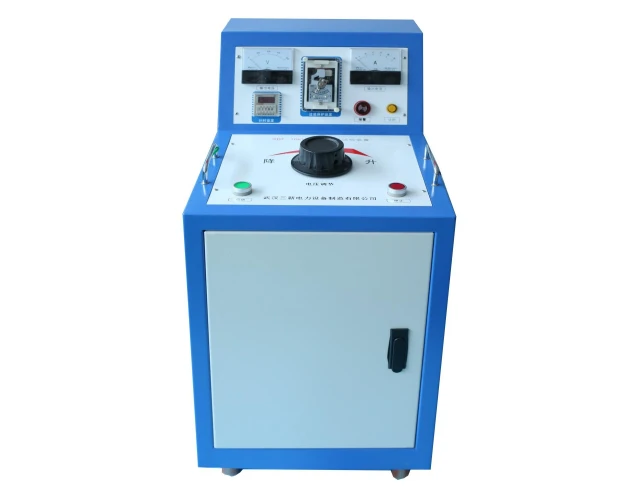

SBF系列感应耐压试验装置性能特点

◆ 操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要

◆ 变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验

◆ 变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目

◆ 基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的


SBF系列感应耐压试验装置技术参数

◆ 输入电压：三相380--420V   50Hz

◆ 输出电压：单相/0~500V(连续可调) 频率：150Hz
◆ 输入容量：5kVA
◆ 输出容量：5kVA及以上 谐波失真：＜5%-8%
◆ 空载运行时间：≤5分钟
◆ 额定电压下的被试品持续时间：40秒

容 量（kVA）输入电压(三相)输出电压（V）输出电流（A）结构
3380V360V8.4A一体
5380V360V14A一体
12380V560V25A一体
15380V500V30A一体
24380V640V30A分体
30380V800V37.5A分体
