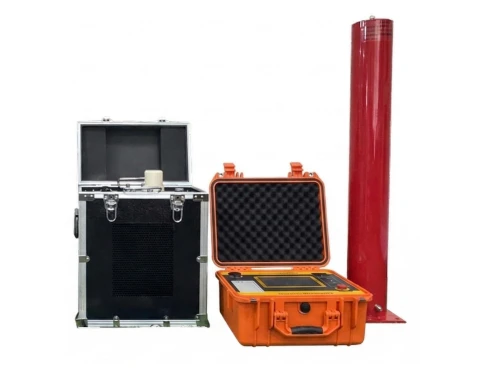

SXVLF系列超低频交流耐压成套装置

    超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

SXVLF系列超低频交流耐压成套装置的性能特点

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

SXVLF系列超低频交流耐压成套装置的技术参数

超低频系列产品（表1）

1.输出额定电压：参见表1
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力：0.1Hz   Zui大1.1µF
                   0.05Hz  Zui大2.2µF
                   0.02Hz  Zui大5.5µF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8.电源保险管：参见表1

9.电源：频率50Hz，电压220V±5%。
